シーズヒーターは、直線パイプ状電気ヒーターの中で最も広範囲に利用されています。形状は要望に応じて曲げ加工ができ、イマージョンヒーター、鋳込みヒーター、フィンタイプ等の基本ヒーターとして利用されています。
ヒーターのシース材は一般的なものとしてSUS304を使用しておりますが、使用条件に合わせて他材での製作も行っております。 |
|
|
|
|
|
各種金属パイプの中心にコイル状発熱線を挿入し、酸化マグネシウム（MgO）粉末を充填した構造のため、震動・衝撃にも強く、耐久性・安全性・高性能を保持することができます。
ヒーターのターミナルは一般的にネジターミナルが標準ですが、ご要望に応じてリード線を取付けたタイプ等での製作も行っております。 |
 |
|
|
 |
|
| 両端に端子を取付けた構造の最も基本的な形状をしたシーズヒーターで、主に金型加熱に使用されます。ご希望により、端子部をリード線タイプにすることも可能です。 |
 |
 |
|
●製作可能外径φD（mm）：φ6.5、φ8、φ9、φ10、φ12、φ12.6、φ14、φ15、φ16、φ17.5、φ19、φ20
●非発熱部：50mm以上
●全長L（mm）：任意の長さにて製作いたします。 |
 |
|
| ●ご注文の際の型式は下記の要領で指示してください。 |
 |
| 例：φ15×300mm 電圧200V 容量200W NCF600 ストレート型の場合 |
| SH-15＊300-NCF600-200V200W |
| ※曲げ加工等、型式表記での指示が難しいものに関しては、図面・仕様書をご添付ください。 |
 |
|
| 端子部は、100℃以下にてご使用ください。 |
|
|
フィンタイプは、静止空気加熱や送風による空気加熱を目的として設計されたヒーターで、スタンダードタイプに金属フィンを巻きつけて、放熱効果をより大きくしてあります。
シース及びフィンの材質は、使用条件により選定することができます。 |
|
|
寸法：シース外径（mm）φ10、φ12、φ16
フィン巻きは最大長さ3m |
|
| 注）下記以外の寸法での製作やU字以外の形状での製作も可能ですので、ご相談ください。 |
|
 |
 |
|

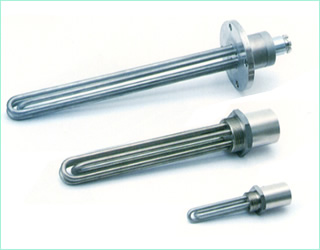

| イマージョンヒーターは、各種取付金具にシーズヒーターを溶接したもので、タンク・水槽等に直接発熱部を投入し、液体・気体及び低温溶融金属を加熱するヒーターです。 |
|
|
|
|
|
| このヒーターは、取り付けネジにて、タンク等に溶接されたパイプカップリングにねじ込むか、またはタンク等に穴開けし、パッキンを介しナット止めするだけの簡単な方法で取付けが可能です。 |
 |
|
| 油加熱用（取付ネジ材質：SS41、シース材質：SUS304） |
|
| 型 番 |
電圧（V） |
容量（kW） |
L（mm） |
Lw（mm） |
Sd（W/cm2） |
| IMH-G2-3010 |
200単相
or
3相 |
1 |
210 |
180 |
3 |
| IMH-G2-3015 |
1.5 |
300 |
270 |
| IMH-G2-3020 |
2 |
390 |
360 |
| IMH-G2-3030 |
3 |
560 |
530 |
| IMH-G2-3040 |
4 |
750 |
720 |
| IMH-G2-3050 |
5 |
930 |
900 |
|
| 水加熱用（取付ネジ材質：SUS304、シース材質：SUS304） |
|
| 型 番 |
電圧（V） |
容量（kW） |
L（mm） |
Lw（mm） |
Sd（W/cm2） |
| IMH-G2-6010 |
200単相
or
3相 |
1 |
120 |
90 |
6 |
| IMH-G2-6015 |
1.5 |
170 |
140 |
| IMH-G2-6020 |
2 |
210 |
180 |
| IMH-G2-6030 |
3 |
300 |
270 |
| IMH-G2-6040 |
4 |
390 |
360 |
| IMH-G2-6050 |
5 |
480 |
450 |
| 取付フランジにシーズヒーターを溶接し、パイプフランジに取付けができるようにしたもので、気密性を必要とする箇所、高圧力のかかる場合等に広く使用されます。 |
 |
|
| 油加熱用（フランジ材質：SS41、シース材質：SUS304） |
|
| 型 番 |
電圧（V） |
容量（kW） |
L（mm） |
Lw（mm） |
Sd（W/cm2） |
| IMH-F2.5-3010 |
200単相
or
3相 |
1 |
190 |
150 |
3 |
| IMH-F2.5-3020 |
2 |
330 |
290 |
| IMH-F2.5-3030 |
3 |
480 |
440 |
| IMH-F2.5-3050 |
5 |
780 |
740 |
| IMH-F2.5-3080 |
8 |
1220 |
1180 |
| IMH-F2.5-3100 |
10 |
1500 |
1460 |
|
| 水加熱用（フランジ材質：SUS304、シース材質：SUS304） |
|
| 型 番 |
電圧（V） |
容量（kW） |
L（mm） |
Lw（mm） |
Sd（W/cm2） |
| IMH-F2.5-6020 |
200単相
or
3相 |
2 |
190 |
150 |
6 |
| IMH-F2.5-6030 |
3 |
260 |
220 |
| IMH-F2.5-6050 |
5 |
410 |
370 |
| IMH-F2.5-6080 |
8 |
630 |
590 |
| IMH-F2.5-6100 |
10 |
770 |
730 |
|
注）
1. イマージョンヒーターはワット密度が高く設計してありますので、ヒーター発熱部が被加熱物中に完全に浸るような取付構造をとらないとヒーターが使用不能になるおそれがあります。
2. 型番品のフランジはJIS5Kを適用しておりますので、それ以外の場合は取付フランジをご指定ください。
3. 上記以外のヒーターも設計、製作いたします。 |
 |
|

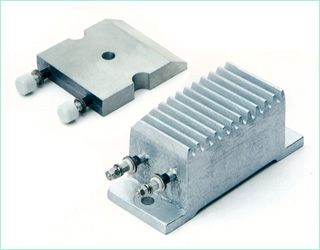

鋳込みヒーターとは、アルミ、鋳鉄及び真鍮等でシーズヒーターを鋳込んだものです。
形状は板状のような単純なものから複雑なものまで製作が可能です。 |
|
|
|
|
|
●ワット密度が高く、熱伝導性が良好です。
●耐久性が良く、振動・衝撃に耐える構造です。
●給電部は端子型、プラグ型があります。 |
 |
|
